應用要求

傳統上，THT通過固定流程容積的泵定期以脈沖方式添加到氣體中。特別是對于小流量-對于40-50 m3/h的沼氣裝置-分批噴射可能導致液體THT滯留在氣體管線中。通過這種方式，THT與氣體混合效果可能不好，濃度不穩定，且無法控制供氣。新方案必須克服缺乏連續性和準確性的弱點。

重要議題

• 連續準確地加入臭味劑
• 均勻分布在天燃?xì)庵?/li>
• 解決方案運行可靠性

工藝方案

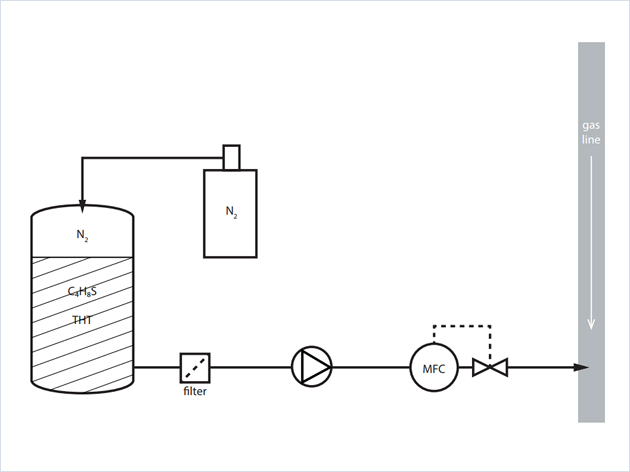

新工藝解決方案的核心是Bronkhorst科里奧利質量流量控制器(M12 mini CORI-FLOW 系列),它將少量但連續的液體THT流注入沼氣流中。主站質量流量計測量沼氣流量并通過PLC向質量流量控制器發送信號。流量控制器-作為從站-設定通常為18 mg/m3 THT的劑量值。因此，該質量流量控制器基于實際的沼氣流量連續注入正確量的THT。

在該配置中，40升THT儲罐通過氮?dú)饧訅?。采用脈動阻尼器消除壓力波動并確保穩定控制。流量控制器上游的預充壓力控制為10到13 bar。在裝置的下游，沼氣的壓力通常為8 bar。流量控制器的滿量程有時設定為最大劑量值40 mg/m3 。

該解決方案帶來1-2%范圍內準確的THT定量給料，較傳統分批方法具有明顯的改進。此外，連續定量給料帶來均勻的THT/生物氣體混合物，這也是正確處理氣味劑量，防止過量給藥的更有效方式。

該方案另一個重要方面是其向天燃?xì)饪偣芄?yīng)的運行穩定性。進入總管之前，通過GC分析沼氣成分。如果沼氣中THT含量不足，電網運營商將關閉供應商的天燃?xì)饪偣堋ＤJ(rèn)情況下，通過PLC進行配料監控，但也可以通過mini CORI-FLOW本身進行。在該方案中，可以確切知道THT含量-當檢測不到氣味時會發出報警。此外，可以預測THT儲罐已空需要更換。
